Устройство отбора давления на трубопроводе

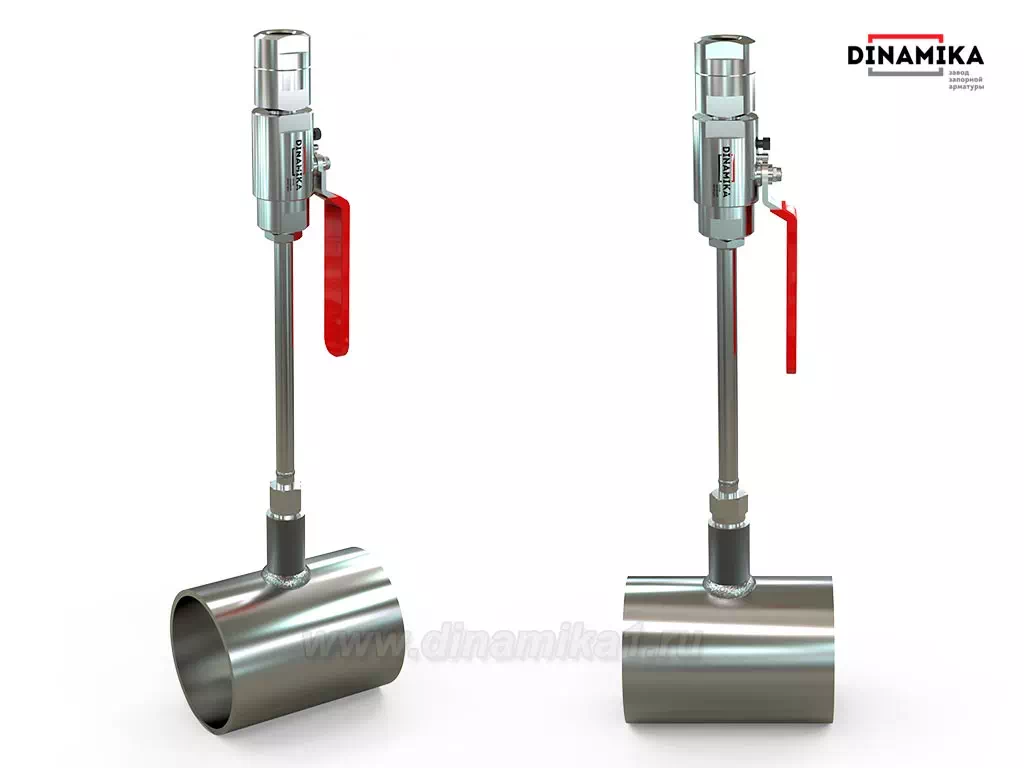

В процессе проектирования трубопроводных систем закладываются точки отбора давления — это монтажные отверстия на трубопроводе, в которые устанавливаются устройства с манометрическими датчиками, запорными устройствами и сопутствующим фитингом, данная конструкция называется сборкой - закладным устройством отбора давления (ЗК).  Сборок подключения КИП огромное количество, самое простейшее это бобышка и манометр, но данная сборку нельзя называть устройством. Устройство отбора давления обязательно включает в себе отборную трубку и запорную арматуру необходимые для стабильной эксплуатации трубопровода без прерывания потока измеряемой среды и обслуживания контрольно-измерительных приборов и аппаратуры (КИПиА).

Зачем нужны устройства отбора давления жидкостей и газов:

1. Удобство обслуживания – на точку отбора давления приваривается бобышка и отверстие глушиться пробкой. Сварщик свою работу выполнил, а монтажнику КИПиА просто в любой момент остаётся подключить заранее собранное отборное устройство. При этом сборка может состоять из множества деталей в зависимости от специфики места монтажа, типа измеряемой среды и окружения. Обслуживание КИП и «горячий» демонтаж удобен с использованием в конструкции запорных клапанов, либо кранов. Принцип эксплуатации – кран закрываем, сбрасываем давление остаточное и демонтируем манометр или датчик и всё без остановки процесса подачи рабочей среды.

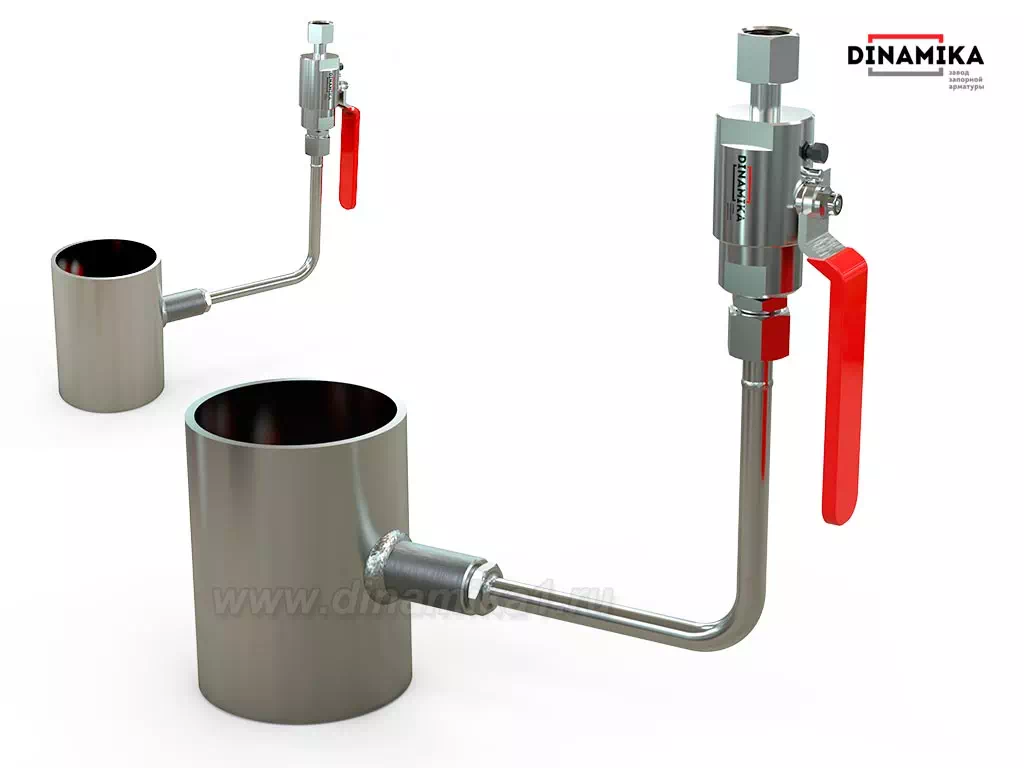

2. Большинство контрольно-измерительных приборов работают только в вертикальном положении, и отбор давления с вертикального трубопровода происходит через угловые трубки отбора (ОУ).
3. Приборы и дачки измерения давления чувствительны к перегреву, поэтому до подачи на прибор монтируются охладители и петлевидные трубки.
4. Ограниченное место монтажа, – иногда необходимо установить манометр на трудно доступные участки трубопровода, в таких случаях используются трубки отбора давления разнообразной конфигурации и длины, выводя крепёж манометра в свободную зону.
5. Механизмы датчиков давления и манометров чувствительны к агрессивным средам, соляные растворы, щёлочи негативно влияют на работоспособность КИП, и чтобы обезопасить прибор перед ним устанавливают разделитель сред. Разделители мембранного типа передают давление измеряемой жидкости, газа через стойкую к агрессивной среде мембрану и далее через неагрессивную жидкость на прибор.

Состав устройства отбора давления жидкости, пара, газа.

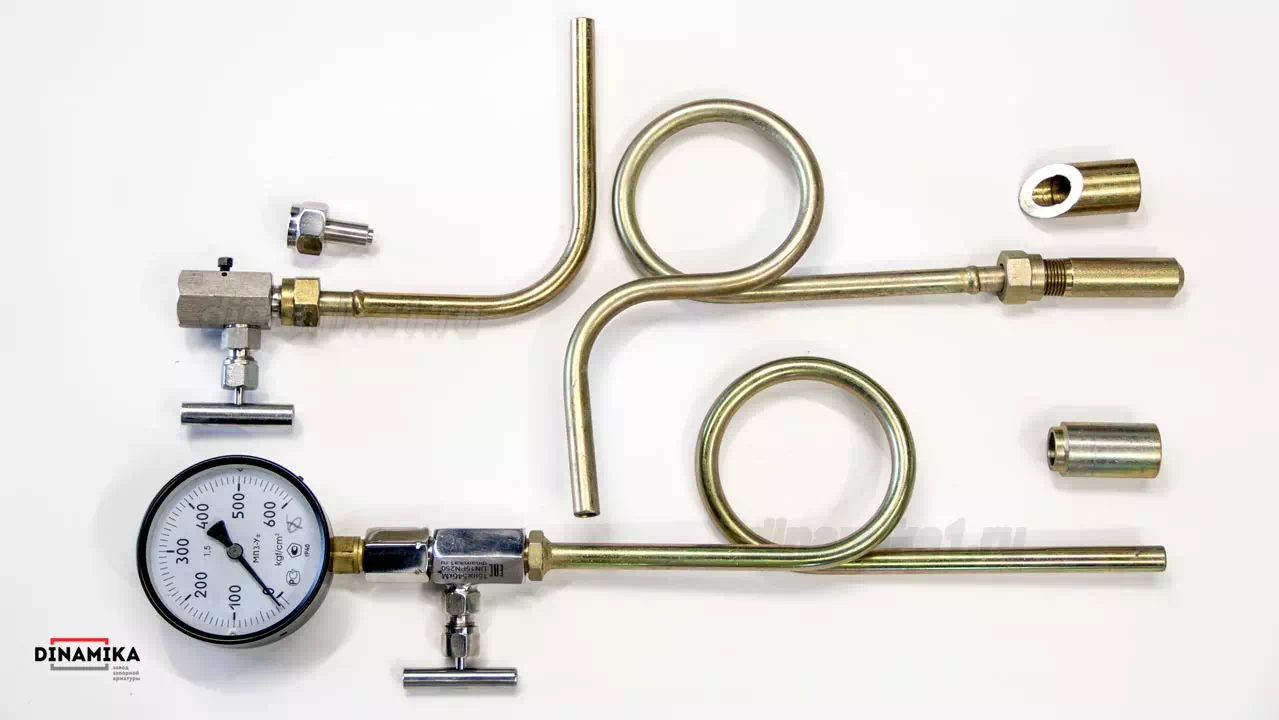

Состав устройства отбора давления жидкостей, пара, газов подбирается индивидуально, в него могут входить множество составляющих, его конструкция изменяется в зависимости от локации монтажной точки отбора давления, температуры рабочей и окружающей среды, давления и агрессивности измеряемой среды.

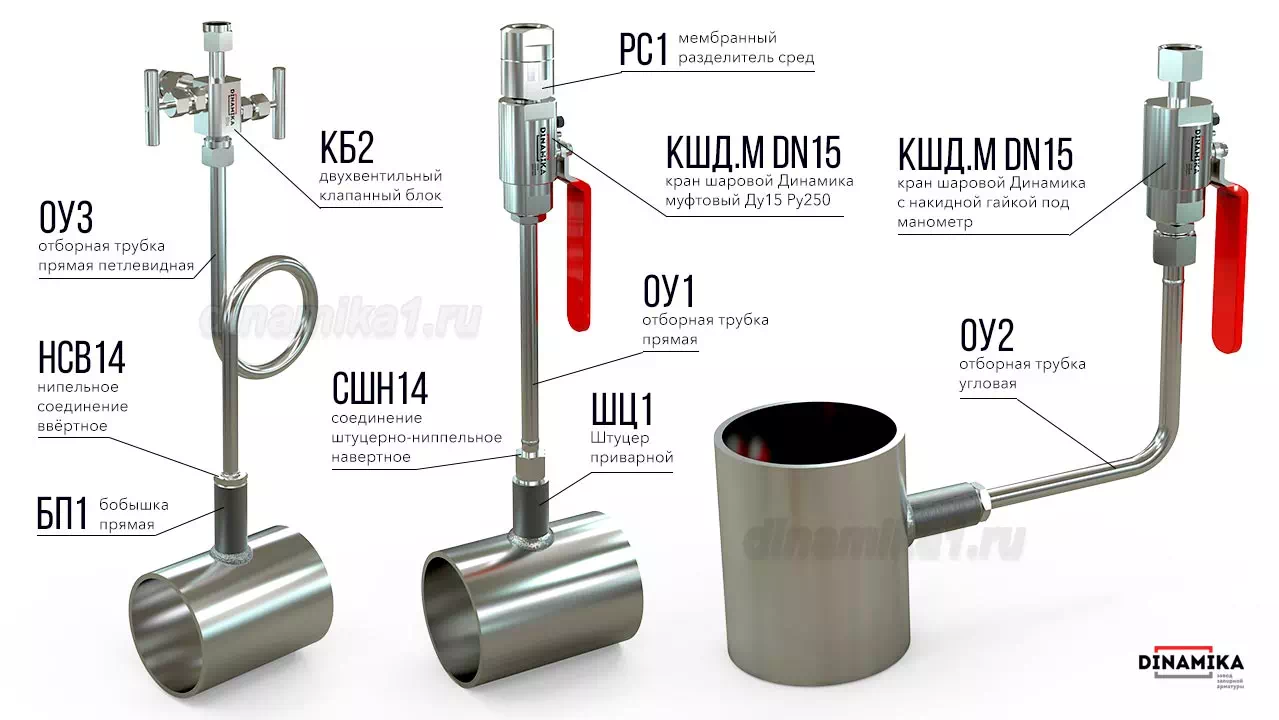

Основные элементы конструкции отбора высокого давления до 40 МПа:

• Бобышки прямые и скошенные (БП, БС) – приварной переходник на внутреннюю резьбу 1.2/М22/М20/G/Rc, монтируется на точку отбора давления на трубе.
• Штуцер (Шц, Шц1) - приварной переходник с точки отбора давления на трубе на наружное резьбовое соединение (наружная резьба 1.2/М22/М20/G/Rc).

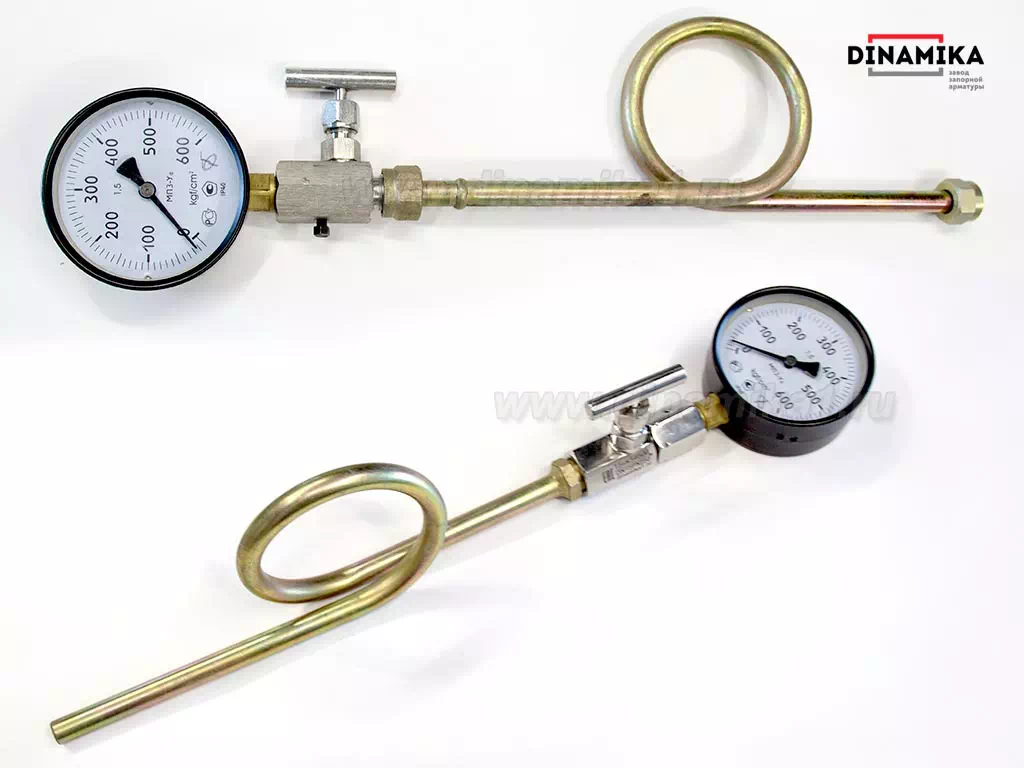

• Трубки отбора давления (ОУ) – бесшовные демпферные стальные трубки Перкинса различной конфигурации - прямые, угловые, петлевидные. Служат отводами с точки забора давления и охладителями рабочей жидкости, чтобы не перегреть КИП.
• Переходники резьбовые – переход с одного типа резьбы на другую (наружная/внутренняя, М22/М20/G2/Rc1.2).
• Штуцерно-ниппельные соединения (СШН 14) – приварной переходник на отборную трубку, ниппель наружного диаметра 14 мм с толщиной стенки 2 мм приваривается к трубке ОУ, другая сторона соединения — это накидная гайка с вариантами резьбы М20х1,5; М22х1,5; ½. Сюда же можно отнести разнообразные навёртные соединения с ниппелями под торцевое и шаровое уплотнение.
• Соединения НСВ – ниппельное соединение ввертное, это штуцер с наружной резьбой М20х1,5; М22х1,5; ½ с переходом на приварное соединение отборной трубки.
• Запорные шаровые краны -  ½, М20х1,5 - 11с(лс,нж)01пм Ду15. Запорная арматура Ру до 25 МПа, монтируется перед КИП, может иметь дополнительно отвод в дренаж, винт сброса остаточного давления для демонтажа манометра или датчика.
• Запорные игольчатые клапаны ½; М20х1,5 - 15с(лс,нж)54бк Ду15, либо 15с(лс,нж)67бк Ду15. Запорная арматура высокого давления до 40 МПа, ставится перед КИП, может иметь дополнительно винт сброса остаточного давления для демонтажа манометра или датчика.
• Вентильные блоки КБ1 или КБ2 – запорная арматура с несколькими вентилями и дополнительными отводами в дренаж или сбросом в атмосферу.
• Разделители сред РС1 – защитное устройство, монтируется перед КИП и отделяет агрессивную измеряемую среду от попадания в манометр или датчик давления.

Из всего вышеизложенного формируется состав сборки устройства отбора давления, и в зависимости от состава присваиваются обозначения, расшифровка обозначений представлена на странице ЗК14 — отборные устройства. Краткая часть с примерами обозначений с описанием закладных конструкций, представлены в таблице ниже.

Все детали устройств изготавливаются из углеродистой, хладостойкой и нержавеющей стали, при необходимости могут комплектоваться разделителем сред РС1 и запорной арматурой отбора давления.

Комплектация конструкций отбора давления запорной арматурой

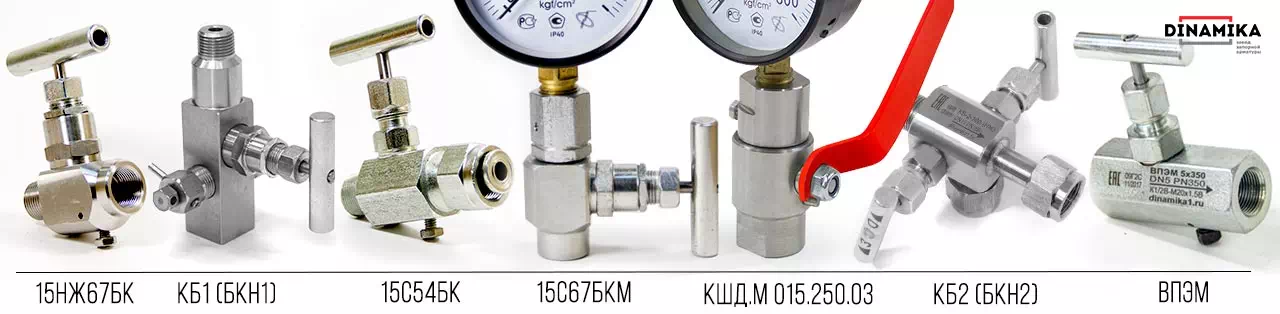

В состав конструкции отбора давления практически всегда входит запорная арматура, обеспечивающая обслуживание контрольно-измерительного прибора (КИП) без остановки технологического процесса транспортировки сред по трубопроводу. Из запорной арматуры отбора высокого давления выделить можно несколько видов, часть из них нашего производства представлены на фото ниже.

Запорные клапаны отбора давления:

• Клапаны ВПЭМ – запорный прямоточный вентиль Ду15 Ру400 муфтового типа, с седлом в затворе из эластомерного материала, рассчитан на температуру сред до 200°С, конструкция имеет спускной дренаж в атмосферу. Данный клапан отбора высокого давления наиболее популярен у монтажников, он имеет эксплуатационную характеристику холодостойкости (ХЛ), простую конструкцию с плавностью хода затвора.
• Игольчатые клапаны Ду15 Ру160 – 400, это вентили с уплотнением метал по металлу, рассчитаны на температуру сред до 425°С. Конструкция 15с(лс,нж)54бк может иметь спускной винт для сброса остаточного давления в атмосферу, удобно при демонтаже КИП. И клапаны забора давления 15с(лс,нж)67бк Ду15 – вентили игольчатого типа с уплотнением в затворе метал по металлу, рассчитаны на температуру сред до 425°С, отличаются от 54 серии улучшенной кран-буксой с изоляцией резьбы шток-иглы. Как и у 54 серии конструкция может быть со стяжной муфтой или винтом сброса остаточного давления.
• Одно и двух вентильные блоки КБ1 и КБ2 – клапаны с функцией дренажа или с отводом под проверочный манометр. Запорные устройства с одной или двумя вентиль – буксами, сброс давления может производится в дренаж линию.

Шаровые краны отбора давления со спускным винтом или дренаж патрубком:

• 11с01пм Ду15 – стальные разборные шаровые краны муфтовые М20х1,5 рассчитаны на температуру рабочих сред до 200°С и отбор высокого давления до 250 кг/cм²;
• 11лс01пм Ду15 – хладостойкие шаровые краны отбора давления в муфтовом исполнении патрубков с выходной резьбой М20х1,5 рассчитаны на температуру рабочих сред до 200°С и давление до 250 кг/cм²;
• 11нж01пм Ду15 – нержавеющие шаровые краны муфтовые М20х1,5, применяются в условиях агрессивных сред в совокупности с разделителем сред РС1, рассчитаны на температуру рабочих сред до 200°С и давление до 250 кг/cм².

Всё вышеописанное это составляющие закладных устройств отбора давления, которые мы можем изготовить, собрать в конструкцию и поставить заказчику в течении 60 календарных дней. С Вами будут работать индивидуально, менеджер компании сопроводит поэтапно всю сделку от получения заявки до доставки на склад Вашей транспортной компании в Вашем регионе.
